7.3.2.3 滿量程電流額定值
滿量程電流描述了微步進時正弦電流波形的頂部。由于正弦波振幅與均方根電流有關，因此滿量程電流也由器件的熱特性決定。對于正弦電流波形，滿量程電流額定值大約為 √2 × IRMS；對于方波電流波形，該值大約為 IRMS（全步進）。

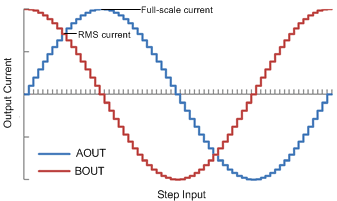

圖 7-3 滿量程和均方根電流
