7.3.6 自動微步模式
當 DRV8461 通過 SPI 接口運行時，自動微步進模式會對輸入步進脈沖進行插值，以生成對應于更高分辨率微步進的電流波形。這可在任何步進頻率下實現平滑的正弦電流和無噪聲運行。
如果禁用自動微步進，系統控制器將被迫輸出高頻 STEP 信號以生成高分辨率微步進電流波形。
當啟用自動微步進時，可以通過低頻 STEP 信號生成平滑的電流波形。
這大大減少了控制器開銷，有利于 3D 打印機、工廠自動化和醫療等應用。
應確保內插頻率不會落在步進電機的諧振頻帶中。
EN_AUTO 位應為 1b 以啟用自動微步進模式。
圖 7-7 自動微步進插值DRV8461 支持插值至 1/32、1/64、1/128 或 1/256 微步進級別，此插值通過 RES_AUTO 位來配置，如表 7-13 所示。插值設置可以動態更改。
RES_AUTO | 內插 |
|---|---|
00b（默認值） | 1/256 |
01b | 1/128 |
10b | 1/64 |
11b | 1/32 |

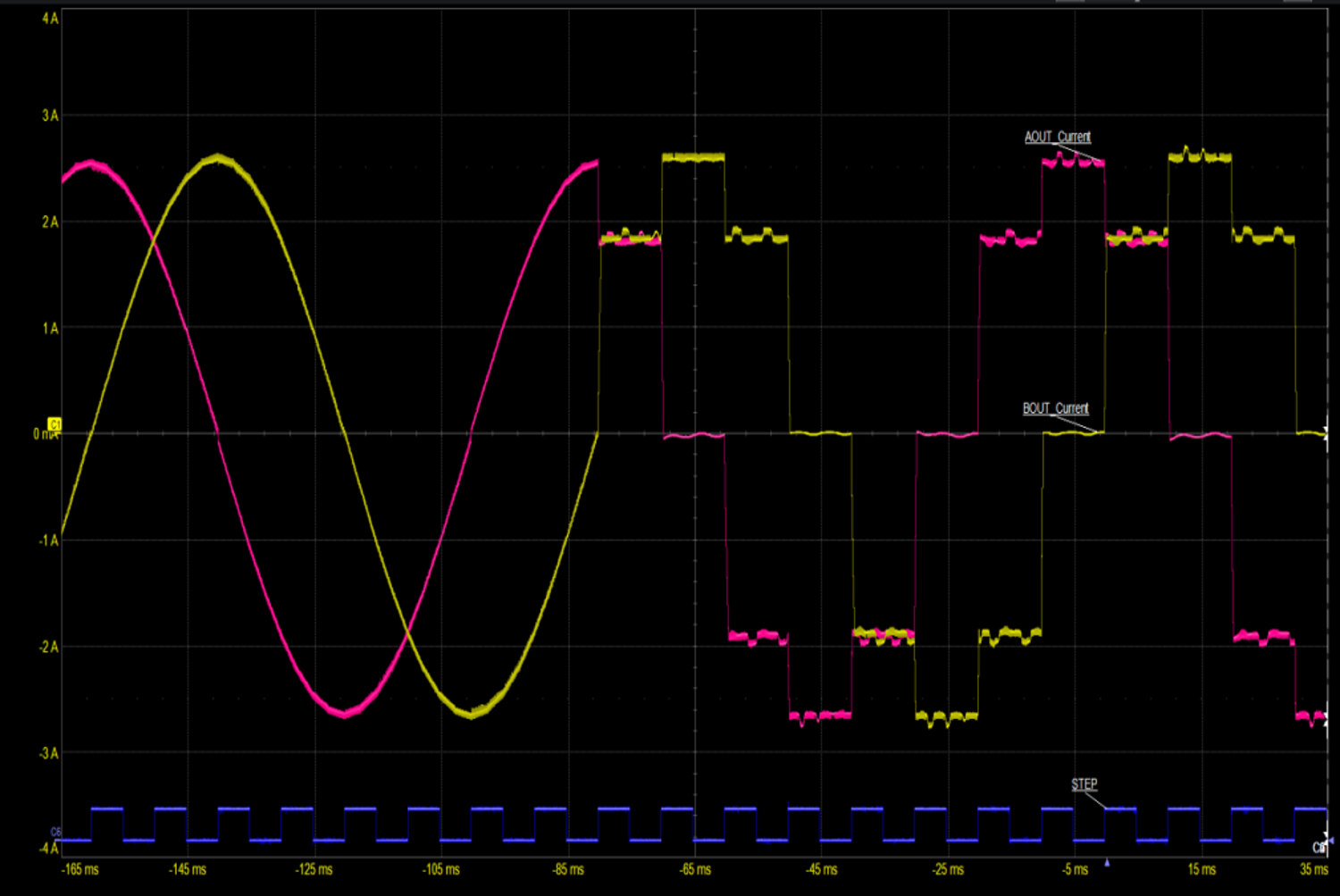

表 7-14 展示了：通過分別向 EN_AUTO 位寫入 1b 和 0b 而實現的線圈電流與半步進模式和自動微步進模式之間的平滑過渡。請注意，半步進和 1/256 自動微步進模式下的步進頻率相同。
 |  |
從半步進模式過渡到 1/256 自動微步進模式 | 從 1/256 自動微步進模式過渡到半步進模式 |
圖 7-8 STEP 頻率變化時的自動微步進如圖 7-8 所示，插值是根據兩個前一步進脈沖之間的時間完成的。根據 RES_AUTO 位設置，將之前的間隔時間內插為相等的分頻。
當輸入步進頻率與之前的間隔（如段"1"中所示）相比降低時，電機保持其位置，直到出現下一個 STEP 有效邊沿。如果 EN_STSL 位為 1b，器件將進入靜止省電模式，并且下一個有效邊沿不會在 tSTSL_DLY 到期前出現。出現下一個 STEP 有效邊沿時退出靜止省電模式。
當步進頻率比之前的間隔增加時（如段“2”中所示），當下一個 STEP 有源邊沿出現時，電機角度會平滑地自動校正，并且分度器會移動到與 STEP 輸入對應的位置。在段“3”中，電機角度以更快的速率增加，對應于段“2”的步進頻率。
自動微步進模式下的 STEP 輸入頻率不應介于 10Hz 和 300kHz 之間。
要實現低于 10Hz 全步進等效步進頻率的自動微步進，請?jiān)趩⒂米詣?dòng)微步進之前使用更高分辨率的微步進設置。
例如，全步進模式下的 1Hz 步進頻率對應于 1/16 微步進模式下的 16Hz 步進頻率。因此，如果用戶希望對全步進 1Hz 步進輸入使用自動微步進，可以將 MICROSTEP_MODE 設置為 0110b（1/16 微步進），并使用 RES_AUTO 位實現所需的內插電平。
