ZHCSJ33F December 2015 – May 2019 DRA745 , DRA746 , DRA750 , DRA756
PRODUCTION DATA.
請參考 PDF 數(shù)據(jù)表獲取器件具體的封裝圖。
| NO. | PARAMETER | DESCRIPTION | MIN | MAX | UNIT | |
|---|---|---|---|---|---|---|
| 1 | tc(ATLCLKOUT) | Cycle time, ATL_CLKOUTx | 20 | ns | ||
| 2 | tw(ATLCLKOUTL) | Pulse Duration, ATL_CLKOUTx low | 0.45*P - M(1) | ns | ||
| 3 | tw(ATLCLKOUTH) | Pulse Duration, ATL_CLKOUTx high | 0.45*P - M(1) | ns | ||

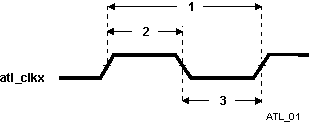

Figure 7-93 ATL_CLKOUTx Timing
