ZHCSR27D August 2020 – September 2022 BQ79612-Q1 , BQ79614-Q1 , BQ79616-Q1
PRODUCTION DATA
BQ79612-Q1、BQ79614-Q1 和 BQ79616-Q1 可在不到 200μs 的時間內為 HEV/EV 中高壓電池管理系統中的 12S、14S 和 16S 電池模塊提供高精度電池電壓測量。該系列監控器在同一封裝類型中提供不同的通道選項,同時提供引腳對引腳兼容性,并支持在任何平臺上高度重復使用既有的軟件和硬件。借助集成式前端濾波器,可以在電池輸入通道上使用簡單、低額定電壓的差分 RC 濾波器來實施系統。集成式后 ADC 低通濾波器可以執行經過濾波、類似于直流電的電壓測量,以便更好地計算荷電狀態 (SOC)。此器件支持自主內部電池平衡,并通過監測溫度來自動暫停和恢復平衡,以免出現過熱條件。
| 器件型號(1) | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| BQ79612-Q1 | HTQFP(64 引腳) | 10.00mm x 10.00mm |
| BQ79614-Q1 | ||
| BQ79616-Q1 |

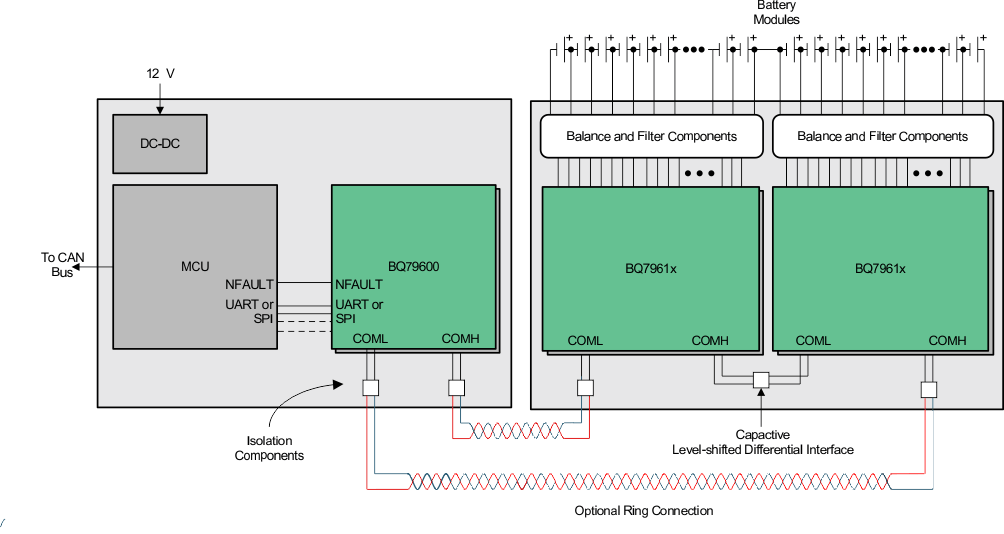

簡化版系統圖
