ZHCSG89B May 2017 – July 2019 AFE4410
PRODUCTION DATA.
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- YZ|30
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
AFE4410 是一款模擬前端，適用于光學生物傳感 應用，比如心率監測 (HRM)。該器件最多支持四個可切換發光二極管 (LED) 和三個光電二極管 (PD)。光電二極管的電流通過跨阻放大器 (TIA) 轉換為電壓，并由模數轉換器 (ADC) 進行數字化處理。ADC 編碼可存儲到深度可編程的 128 采樣先入先出塊 (FIFO) 中。您可以使用 I2C 接口或串行外設接口 (SPI) 讀取 FIFO。該 AFE 還帶有 8 位電流控制的完全集成式 LED 驅動器。該器件具有高動態范圍的收發電路，可提供高達 100dB 的動態范圍，從而精確地感應心率。該 AFE 通過以超低功耗 (ULP) 模式（通過使用 ENABLE_ULP 寄存器位進行設置）運行來實現極低的電流電平。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| AFE4410 | DSBGA (30) | 2.60mm × 2.10mm |
- 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

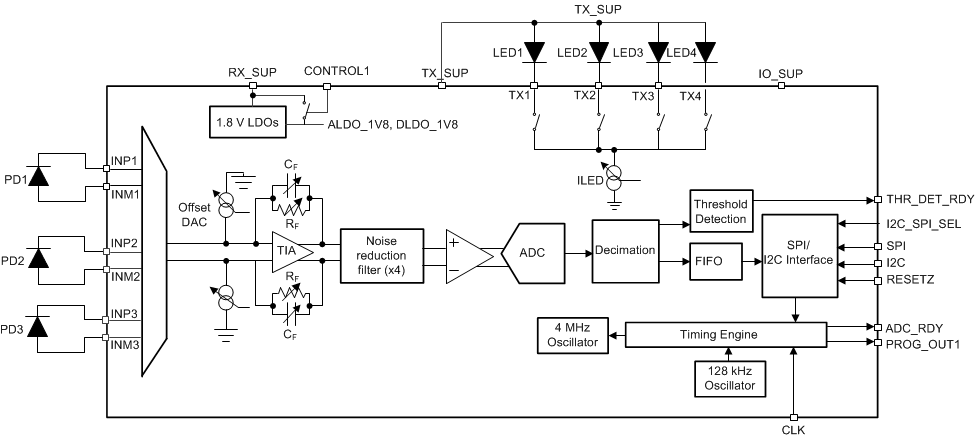

簡化方框圖
